303.1 Defletor na abertura zenital

Em alguns casos, é aconselhável utilizar placas defletoras em conjunto com aberturas zenitais. Essas placas podem ser localizadas interna ou externamente à abertura e têm o objetivo de proteger contra a luz direta ou redirecionar a luz de forma difusa para o ambiente. É importante tomar cuidado na escolha do material, pois o uso de materiais brilhantes pode causar ofuscamento.

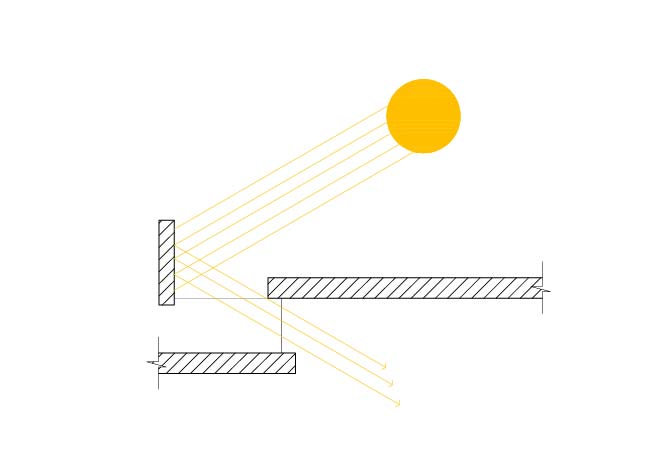

Esquemas de placas verticais em aberturas zenitais – externo e interno.

Na Biblioteca PUC – Campinas, por exemplo, a parte central do edifício possui uma abertura zenital com uma placa central orientada Leste-Oeste, redirecionando a luz para as laterais do ambiente. Essa estratégia evita que a luz direta atinja as prateleiras de livros, e assim protege o acervo e proporciona conforto aos usuários.

Abertura zenital – Biblioteca PUC Campinas, SP – Vista do átrio central. Foto: Jéssica Fonseca Matos.

Além do redirecionamento vertical, também é possível realizar o redirecionamento horizontal, desviando a luz captada pela claraboia para obter uma distribuição mais uniforme em todo o ambiente.

Corte esquemático da distribuição de luz natural com o redirecionamento da luz sob claraboia. Fonte: Adaptado de Boubekri, 2008.

Um exemplo desse modelo pode ser encontrado no Kimbell Art Museum, projetado por Louis Kahn, onde defletores abaixo das clarabóias refletem a luz natural nas abóbadas.

Abertura zenital – Kimbell Art Museum. Fonte: Site Kimbell Art, 2021.

As aberturas zenitais também requerem estudos de insolação. Não é suficiente simplesmente abrir o edifício para o céu sem considerar o impacto dessa captação de luz, especialmente em climas mais quentes, onde a insolação direta pode causar desconforto térmico e ofuscamento, dependendo dos materiais utilizados. É necessário empregar mecanismos de proteção e redirecionamento, como o uso de defletores.

Referências:

BOUBEKRI, M. Daylighting, architecture and health: building design strategies. 1. ed. Amsterdam: Elsevier / Architectural Press, 2008.

LAM, W. M. C. Sunlighting As Formgiver for Architecture. 1St Edition edition. New York: Van Nostrand Reinhold, 1986.

Site Kimbell Art. Kimbell Art Museum: Architecture. Disponível em https://kimbellart.org/art-architecture/architecture. Acesso em 2021.
